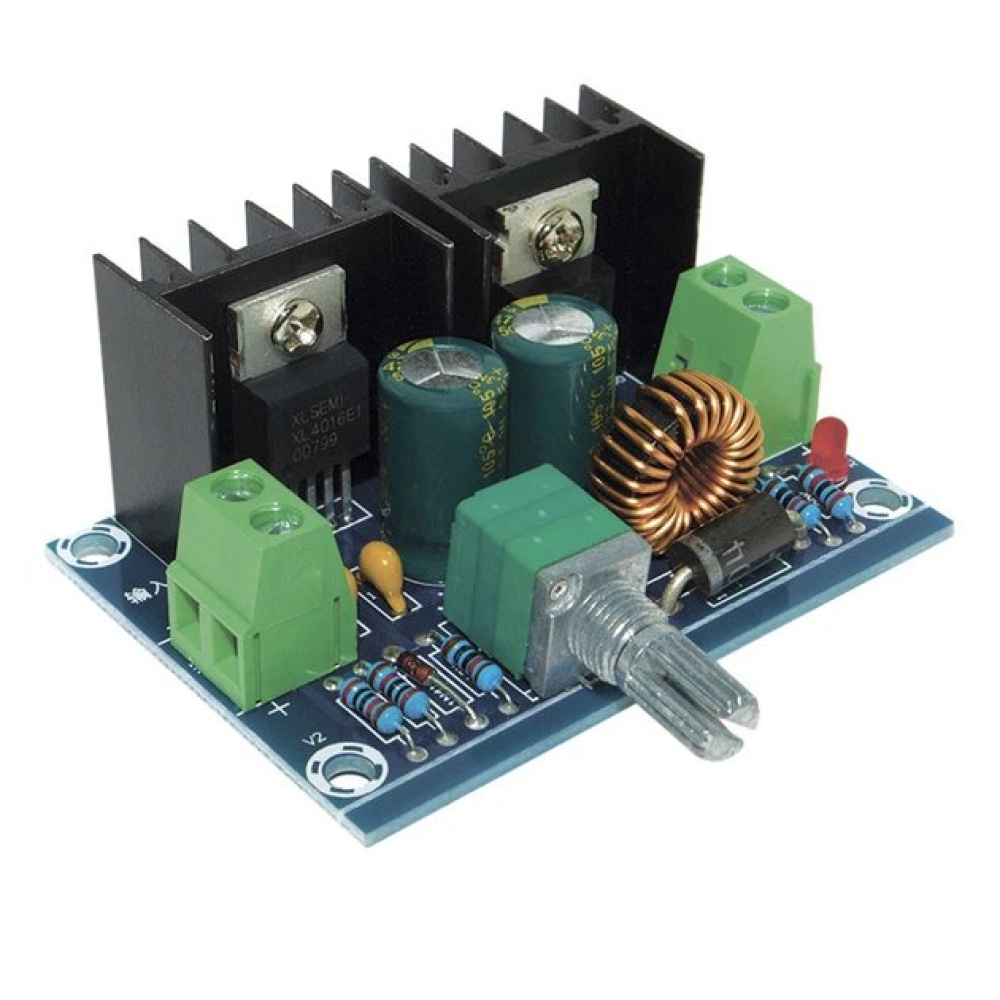

XH-M401 XL4016 8–36 В → 1,25–32 В, 5 А — понижающий DC-DC преобразователь

XH-M401 — регулируемый понижающий DC-DC преобразователь на базе контроллера XL4016E1. Модуль позволяет получить стабилизированное выходное напряжение в пределах 1,25–32 В от источника постоянного тока 8–36 В.

Выходное напряжение настраивается выносным поворотным потенциометром. В регулятор встроен выключатель, позволяющий отключать выход модуля без отсоединения входного питания.

Рекомендуемый ток для продолжительной работы составляет до 5 А. Ток до 8 А допускается только кратковременно и при наличии эффективного принудительного охлаждения. На плате установлены два пассивных радиатора, но при большой нагрузке их может быть недостаточно.

Модуль можно использовать для создания регулируемых источников питания, питания электроники, светодиодного оборудования, контроллеров, FPV-систем и других устройств постоянного напряжения. Вход и выход подключаются через винтовые клеммники.

Два светодиода показывают наличие входного и выходного напряжения. Микросхема XL4016E1 имеет встроенное ограничение тока, защиту от короткого замыкания и тепловое отключение.

Важно: это понижающий преобразователь. Установленное выходное напряжение должно быть ниже входного. Для стабильной работы необходима разница между входом и выходом, зависящая от тока нагрузки.

Не используйте предельные 40 В как постоянное рабочее напряжение — производитель контроллера рекомендует диапазон до 36 В. Перед подключением нагрузки сначала установите необходимое напряжение и проверьте его мультиметром.

Модуль регулирует только напряжение и не имеет отдельной настройки зарядного тока. Поэтому его не следует использовать как самостоятельное зарядное устройство для аккумуляторов без соответствующего контроллера зарядки.

Не допускайте переполюсовки, короткого замыкания, попадания влаги и контакта радиаторов с другими электрическими цепями.

Комплектация:

• понижающий DC-DC преобразователь XH-M401 — 1 шт.
