XH-028 V4.0 0–100V — цифровой DC-вольтметр

XH-028 V4.0 — компактный цифровой вольтметр для отображения постоянного напряжения в диапазоне от 0 до 100 В. Модуль можно использовать для контроля аккумуляторов, блоков питания, преобразователей, автомобильных электросистем и другого оборудования постоянного тока.

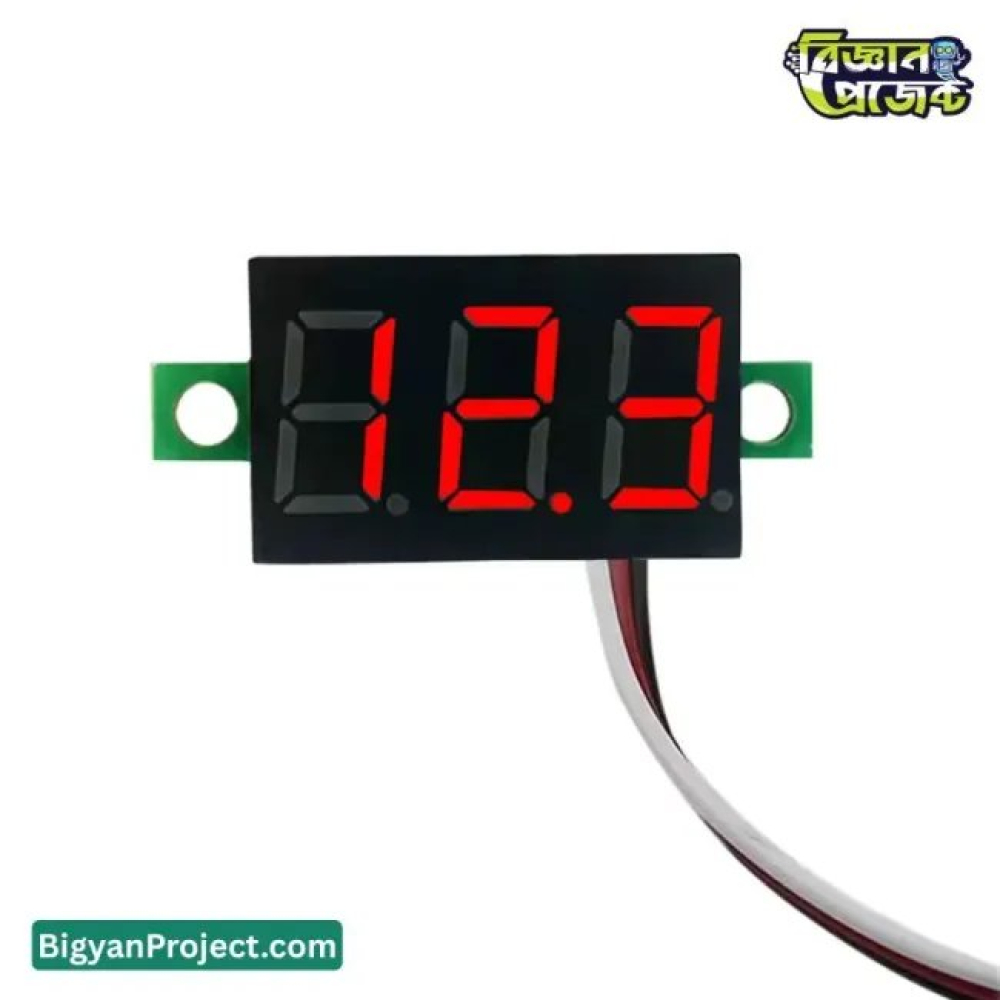

Показания отображаются на трёхразрядном LED-дисплее размером 0,28 дюйма. Положение десятичной точки изменяется автоматически: до 10 В напряжение отображается с двумя знаками после запятой, а свыше 10 В — с одним.

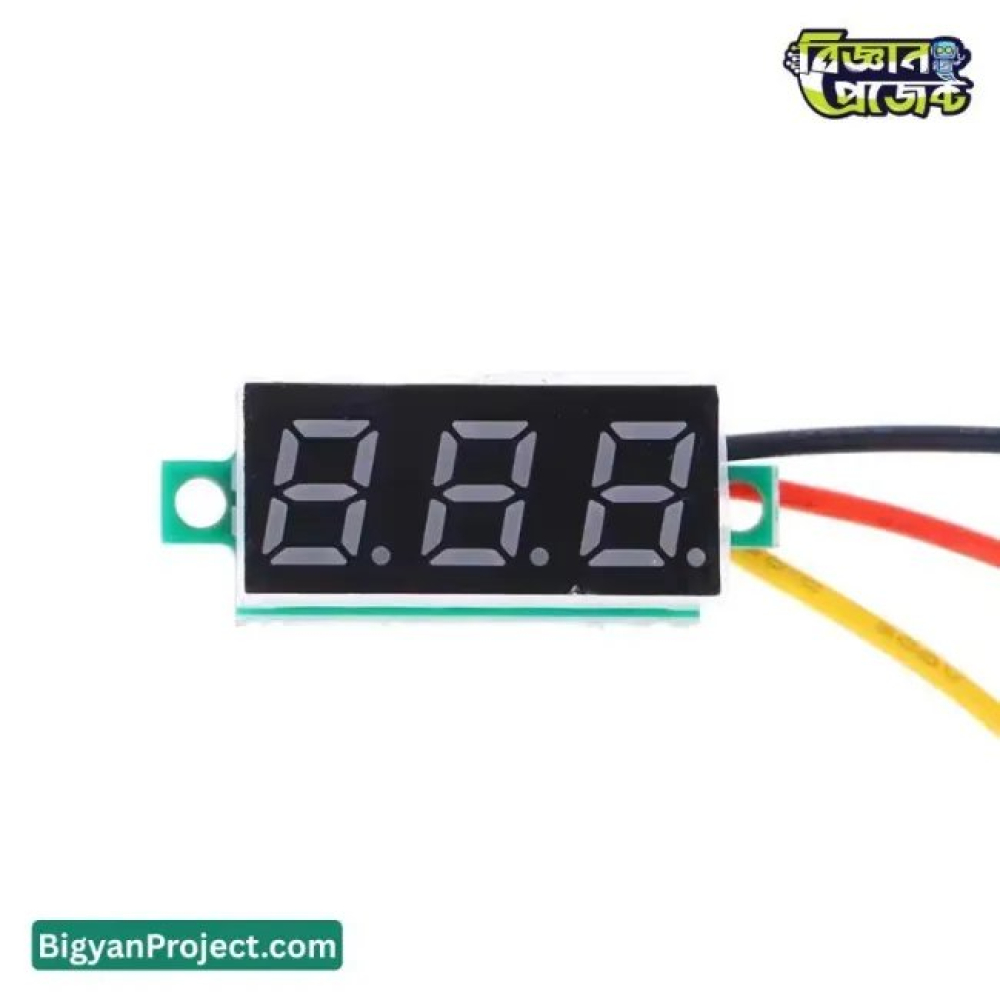

Вольтметр имеет три провода. Красный и чёрный используются для питания модуля напряжением 5–30 В, а жёлтый или белый провод подключается к плюсу измеряемого источника. Чёрный провод является общим минусом питания и измерительной цепи.

Если напряжение источника находится в пределах 5–30 В, модуль можно питать от этого же источника: красный и измерительный провода подключаются к плюсу, а чёрный — к минусу. Для измерения напряжения свыше 30 В дисплей необходимо питать от отдельного источника 5–30 В с общим минусом.

Важно: модуль предназначен только для постоянного напряжения. Не подключайте его к сети переменного тока. Напряжение питания самого дисплея не должно превышать 30 В. При измерении вблизи верхнего предела 100 В оставляйте запас на импульсы и скачки напряжения.

Вольтметр не имеет гальванической развязки и не является лабораторным измерительным прибором.

Комплектация:

• цифровой вольтметр XH-028 V4.0 с проводами — 1 шт.
