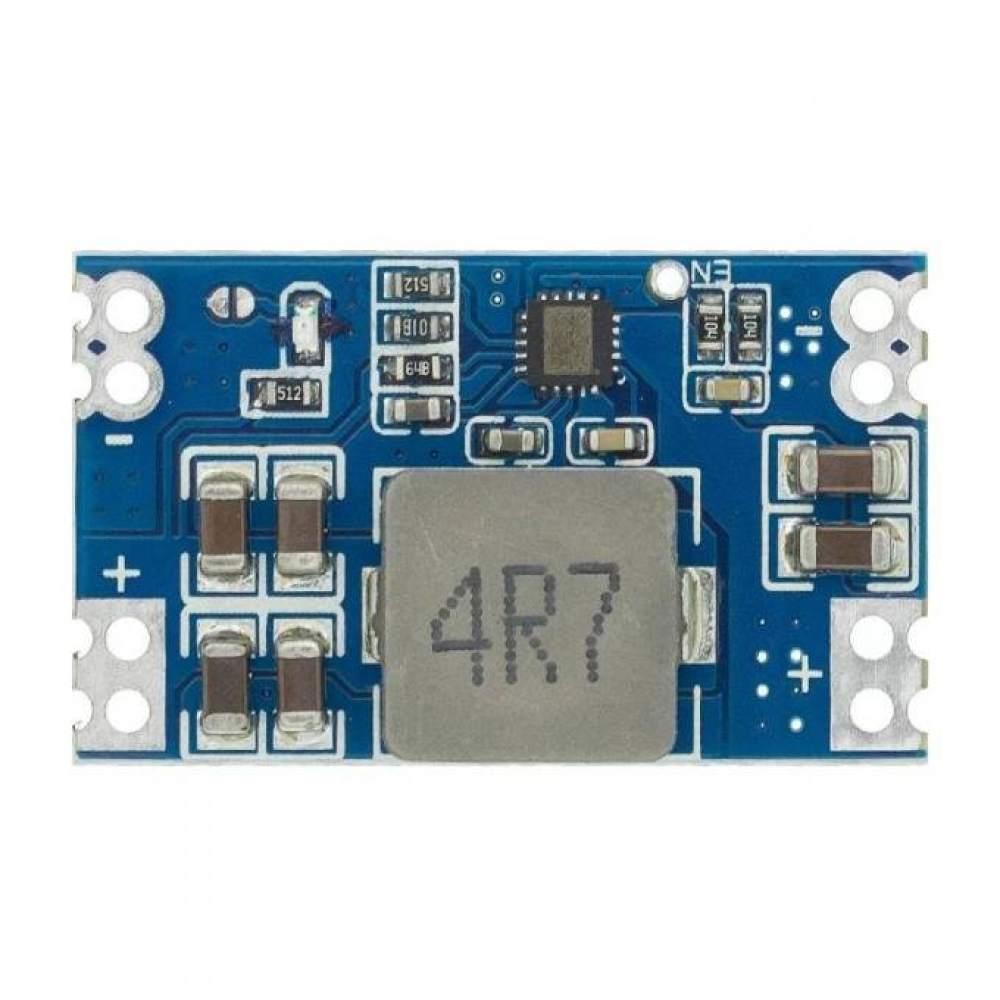

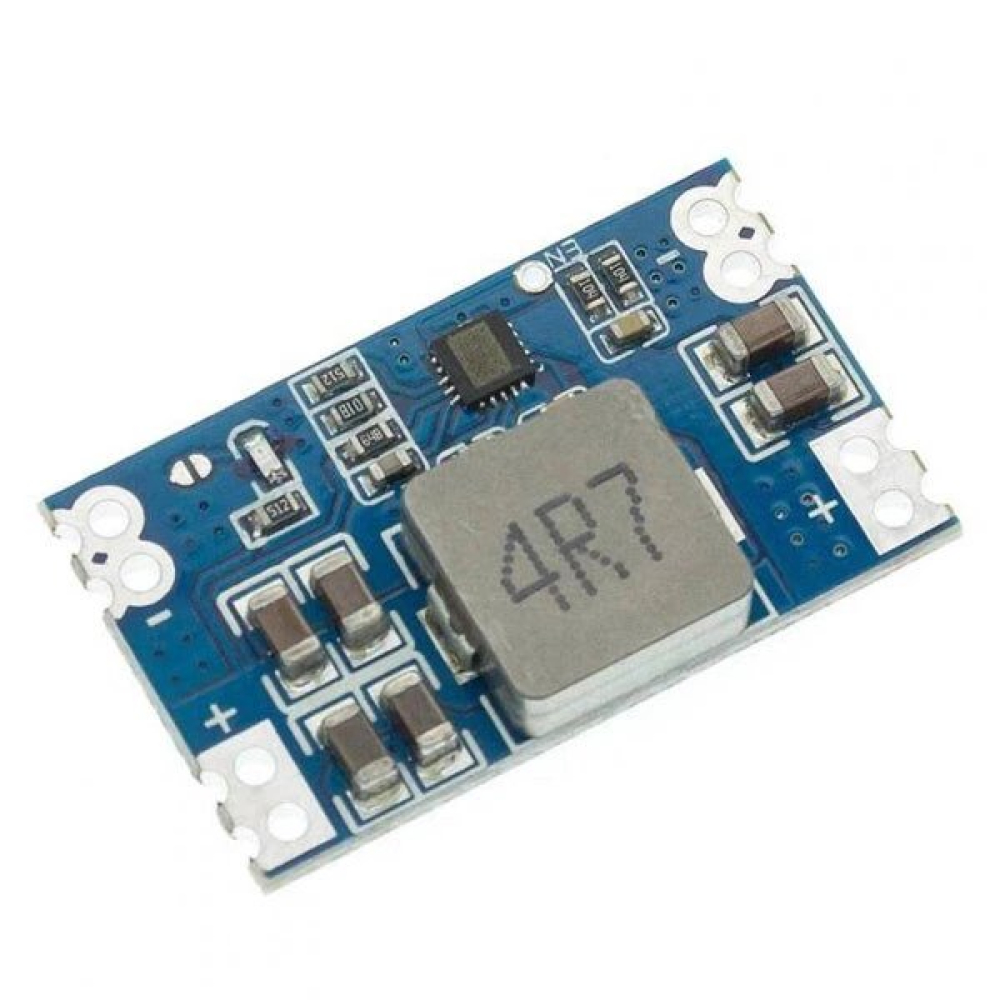

Mini560 5 В, 3 А — понижающий DC-DC преобразователь

Mini560 5V — компактный понижающий DC-DC преобразователь с фиксированным выходным напряжением 5 В. Он предназначен для питания электронных устройств от источника постоянного напряжения 7–20 В.

Модуль построен на микросхеме JW5068A и работает по принципу синхронного импульсного преобразования. Номинальный выходной ток составляет 3 А. Работа с током до 5 А допускается только при наличии эффективного принудительного охлаждения.

Mini560 можно использовать для питания приёмников, GPS-модулей, контроллеров, датчиков, светодиодов и другой электроники, которой требуется стабилизированное напряжение 5 В. Компактные размеры платы позволяют устанавливать её в FPV-дроны, робототехнические системы и другие конструкции с ограниченным пространством.

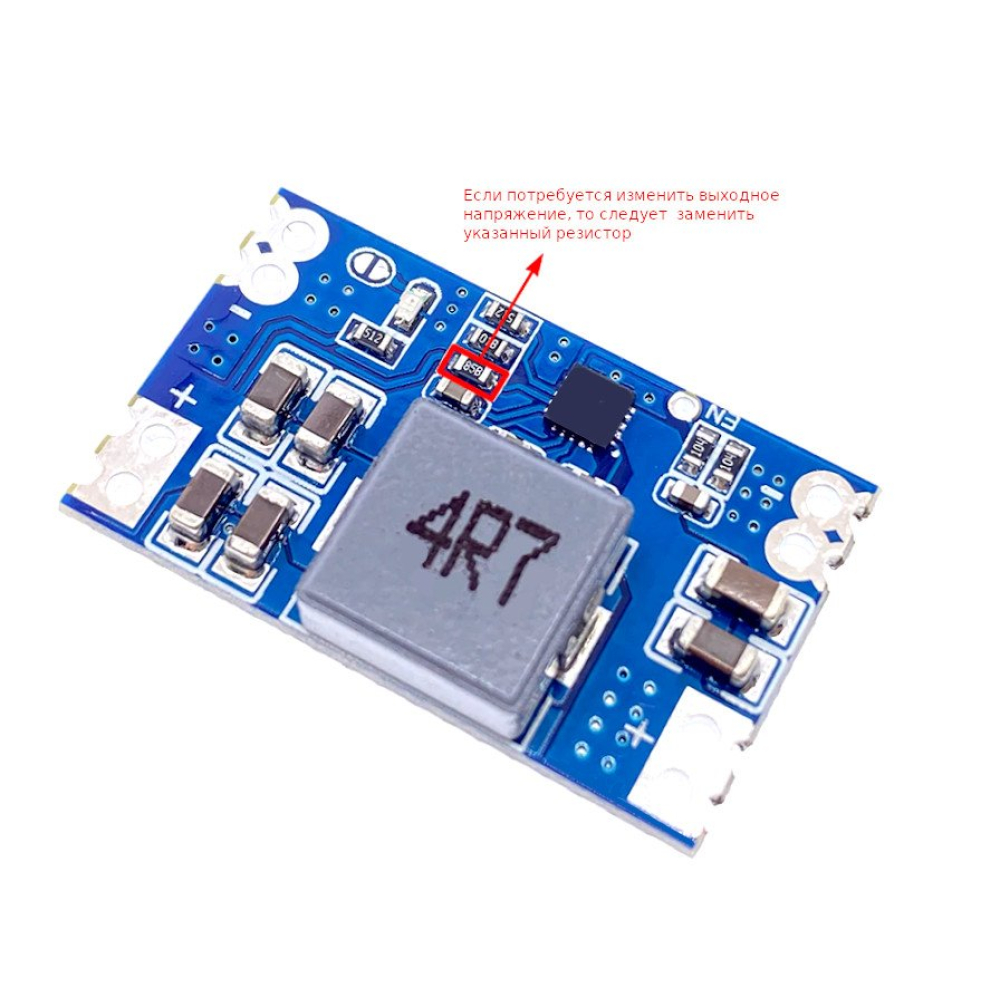

Подключение источника питания и нагрузки выполняется пайкой к контактным площадкам IN+, IN−, OUT+ и OUT−. На плате также предусмотрен вход EN для программного включения или выключения преобразователя.

Важно: Mini560 является только понижающим преобразователем и не может повышать напряжение. Для стабильного выхода 5 В входное напряжение должно быть не ниже 7 В.

Модуль подходит для питания от аккумуляторов 3S и 4S. Подключать его непосредственно к полностью заряженному аккумулятору 5S или 6S нельзя, поскольку их напряжение превышает допустимые 20 В.

Максимальный ток зависит от входного напряжения, температуры и охлаждения. Не размещайте нагруженный преобразователь в закрытом пространстве без циркуляции воздуха. Для устройств с большим пусковым или импульсным током может потребоваться дополнительная фильтрация питания.

Перед подключением оборудования проверьте выходное напряжение мультиметром. Не допускайте переполюсовки, короткого замыкания, попадания влаги и перегрева платы.

Комплектация:

• понижающий DC-DC преобразователь Mini560 5V — 1 шт.
