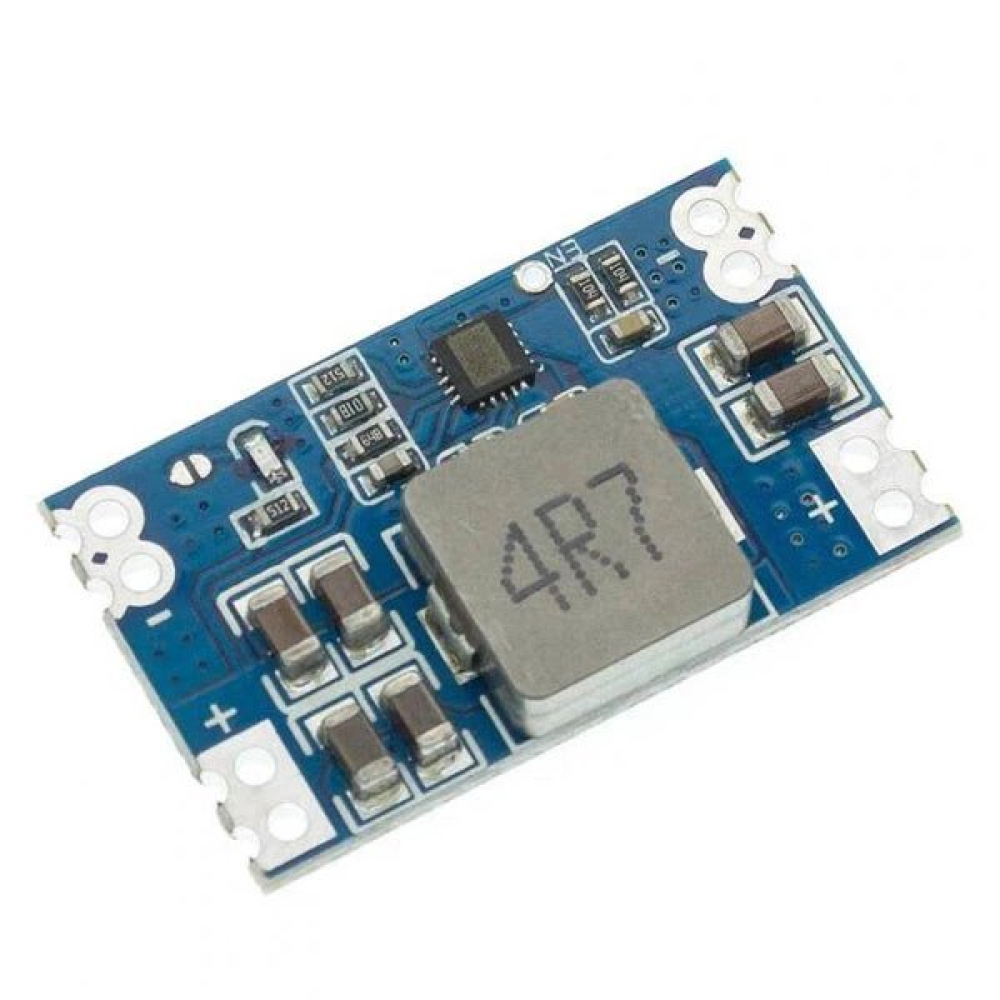

Mini560 12 В, 2 А — понижающий DC-DC преобразователь

Mini560 12V — компактный понижающий DC-DC преобразователь с фиксированным выходным напряжением 12 В. Он предназначен для питания электронных устройств от источника постоянного напряжения 14–20 В.

Модуль построен по схеме синхронного импульсного преобразователя и работает на частоте 500 кГц. Номинальный выходной ток составляет 2 А. Кратковременная работа с током до 3 А допускается только при наличии эффективного дополнительного охлаждения.

Благодаря размерам приблизительно 30 × 18 × 5,5 мм плату можно использовать в компактных системах питания, DIY-проектах, робототехнике и FPV-оборудовании, которому требуется стабилизированное напряжение 12 В. Подключение питания и нагрузки выполняется пайкой к контактным площадкам IN+, IN−, OUT+ и OUT−.

Важно: Mini560 является только понижающим преобразователем и не может повышать напряжение. Для стабильного выхода 12 В входное напряжение должно оставаться в пределах 14–20 В.

Модуль нельзя подключать непосредственно к аккумулятору 6S, напряжение которого превышает допустимые 20 В. При питании от 4S выход 12 В может перестать стабилизироваться после снижения напряжения аккумулятора ниже 14 В.

Максимальный ток зависит от входного напряжения, температуры и качества охлаждения. Перед подключением ответственного оборудования проверьте выходное напряжение мультиметром. Не допускайте переполюсовки, короткого замыкания и перегрева платы.

Комплектация:

• понижающий преобразователь Mini560 12V — 1 шт.
