PA5820S1 5,8 ГГц 20 Вт — двунаправленный RF-усилитель

PA5820S1 — двунаправленный RF-усилитель для передачи и приёма сигналов в диапазоне 5150–5850 МГц. Устройство автоматически переключается между режимами TX и RX и может применяться в совместимых беспроводных системах, включая оборудование диапазона 5,8 ГГц.

Коэффициент усиления в режимах передачи и приёма составляет 18 ± 1 дБ. Максимальная выходная мощность в точке компрессии P1dB заявлена на уровне 43 дБм, что соответствует приблизительно 20 Вт. Коэффициент шума приёмного тракта составляет менее 2,5 дБ, а задержка переключения между TX и RX — менее 1 мкс.

Модуль работает от источника постоянного напряжения 12–24 В. Для стабильной работы производитель рекомендует блок питания 24 В с допустимым током 5 А. Питание подключается через разъём DC 5,5 × 2,1 мм, а радиочастотный тракт — через два разъёма SMA female.

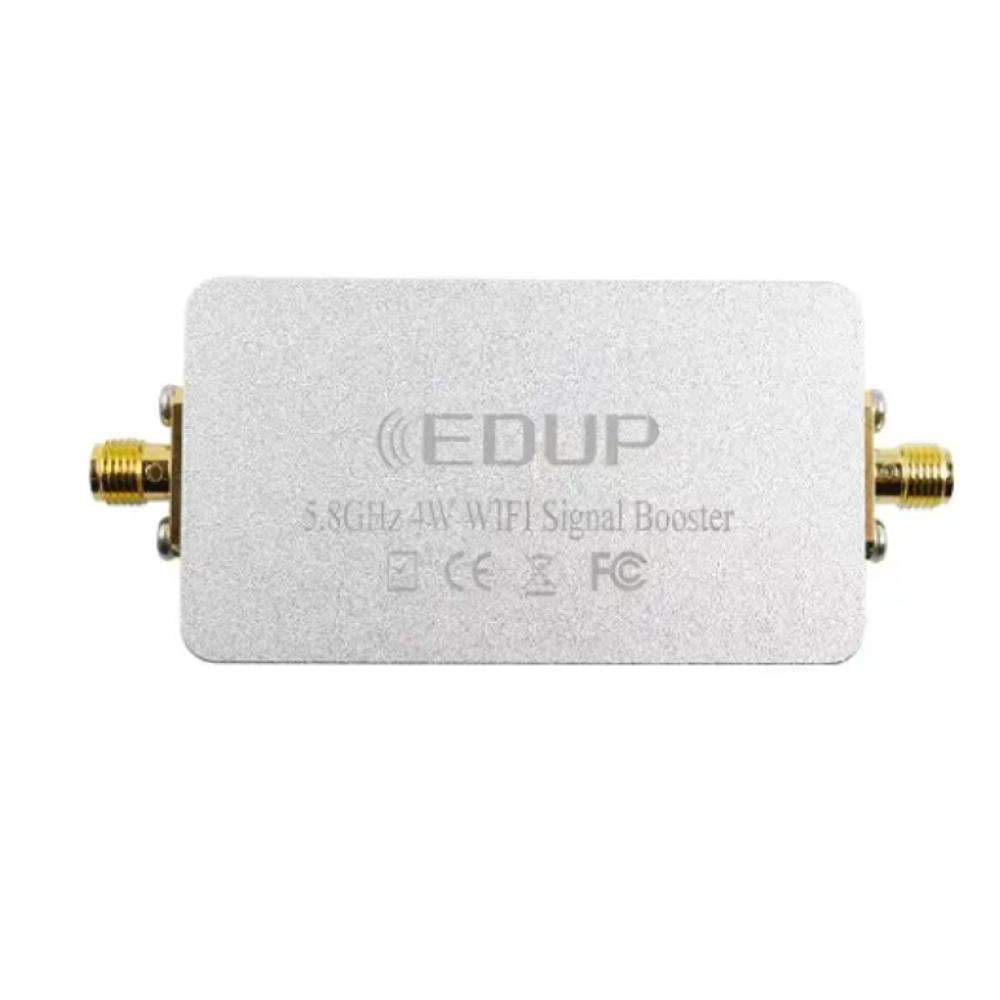

Алюминиевый корпус защищает электронику и отводит тепло. При продолжительной работе на высокой мощности усилителю требуется дополнительное охлаждение — радиатор или принудительный обдув.

Важно: сначала подключите к выходу подходящую антенну или эквивалент нагрузки 50 Ом и только после этого подавайте питание и входной сигнал. Не включайте усилитель без антенны. Максимальная входная мощность составляет 22 дБм — превышение этого значения может повредить устройство.

Антенна, кабели и блок питания должны соответствовать рабочему диапазону, волновому сопротивлению 50 Ом и допустимой мощности. При установке необходимо соблюдать действующие ограничения по частотам, мощности передатчика и суммарной EIRP.

Комплектация:

• двунаправленный RF-усилитель PA5820S1 — 1 шт.
