OMRON G2RL-14 DC12 — реле 12 В, SPDT, 12 А

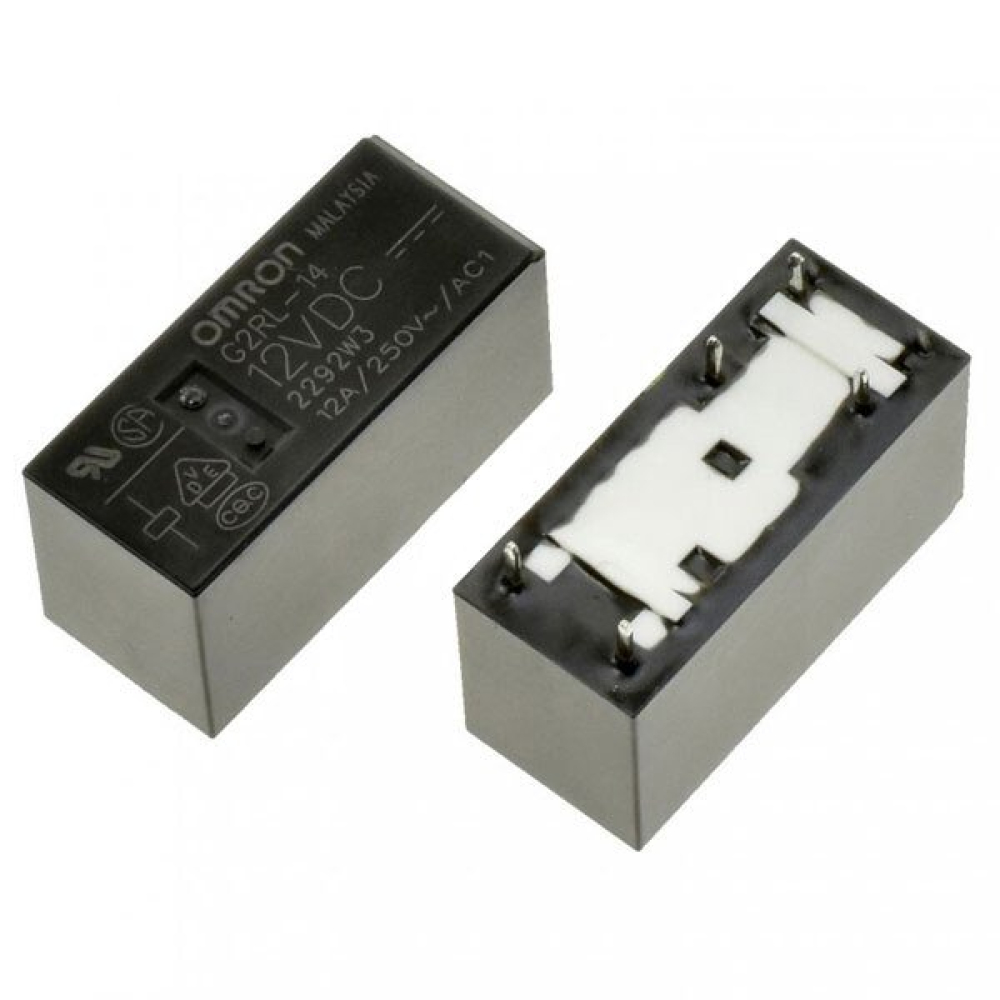

OMRON G2RL-14 DC12 — компактное электромеханическое силовое реле с катушкой постоянного тока 12 В. Оно имеет один переключающий контакт SPDT, также обозначаемый как 1 Form C или 1C, и позволяет переключать нагрузку между нормально замкнутым NC и нормально разомкнутым NO контактами.

Для активной нагрузки номинальный ток контактов составляет до 12 А при напряжении 250 В AC или 24 В DC. Реле подходит для коммутации питания, освещения, нагревательных элементов, блоков автоматики и другого совместимого оборудования.

Катушка имеет сопротивление 360 Ом и потребляет приблизительно 33,3 мА при номинальном напряжении 12 В. Полярность подключения катушки отсутствует. Для управления от микроконтроллера необходим отдельный транзистор или MOSFET и защитный диод — подключать катушку непосредственно к GPIO нельзя.

Реле устанавливается в сквозные отверстия печатной платы и припаивается пятью выводами. Герметичное исполнение защищает внутренний механизм при монтаже, но не означает, что реле предназначено для эксплуатации в воде или на открытом воздухе.

Важно: значение 12 А относится к активной нагрузке. Двигатели, трансформаторы, электромагниты, лампы и ёмкостные блоки питания могут создавать значительный пусковой ток, поэтому для них необходим запас по току и соответствующая защитная цепь. При работе с сетевым напряжением требуется соблюдать правила электробезопасности и требования к изоляционным расстояниям на плате.\

* Максимальное коммутируемое напряжение 440 В AC или 300 В DC не означает возможность коммутации тока 12 А при таком напряжении. Допустимое сочетание тока и напряжения определяется типом и характером нагрузки.

Комплектация:

• электромеханическое реле OMRON G2RL-14 DC12 — 1 шт.
