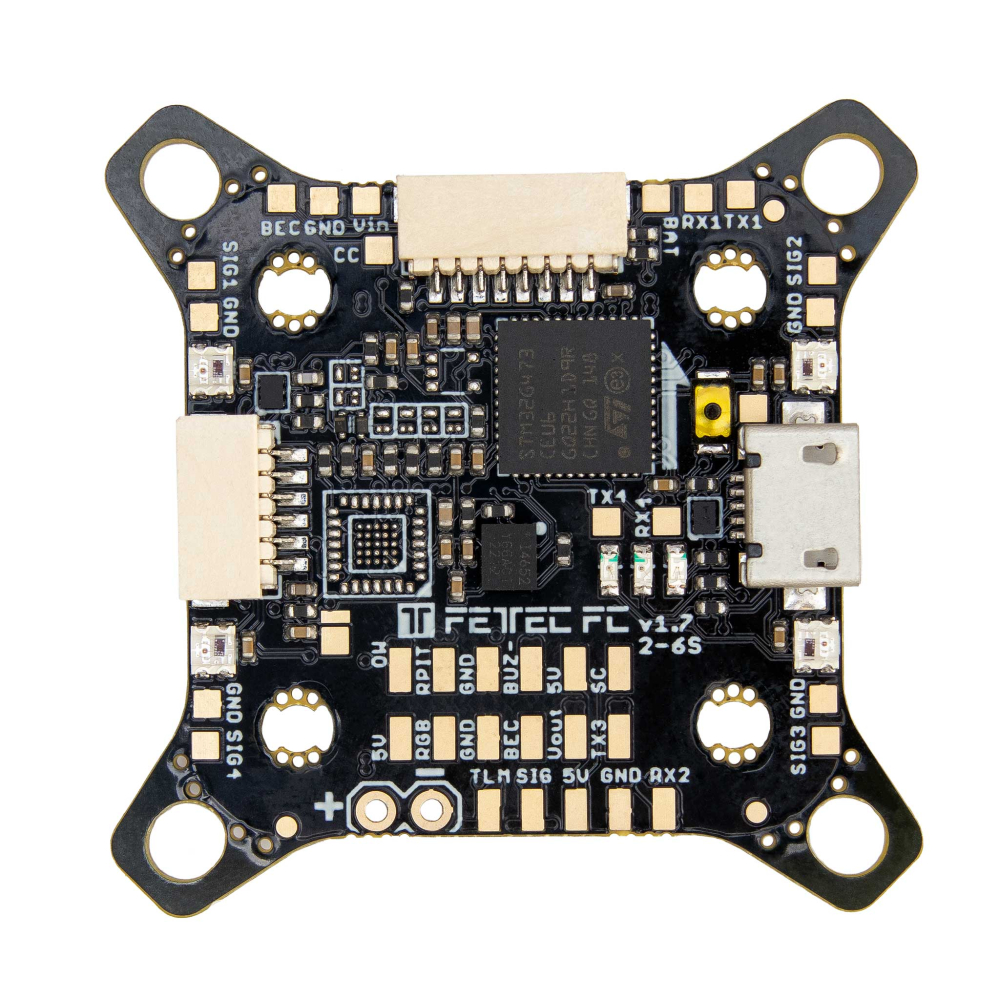

Контроллер полета FETtec FC G4-N

     Контроллер полета FEttec G4 N совершенно не из этого мира! От высокопроизводительной совместимости прошивки KISS и Alpha FC до впечатляющего уровня управления полетом, этот плохой мальчик является асом в своем классе с производительностью, на которую вы можете положиться. Приготовьтесь к дикой поездке!

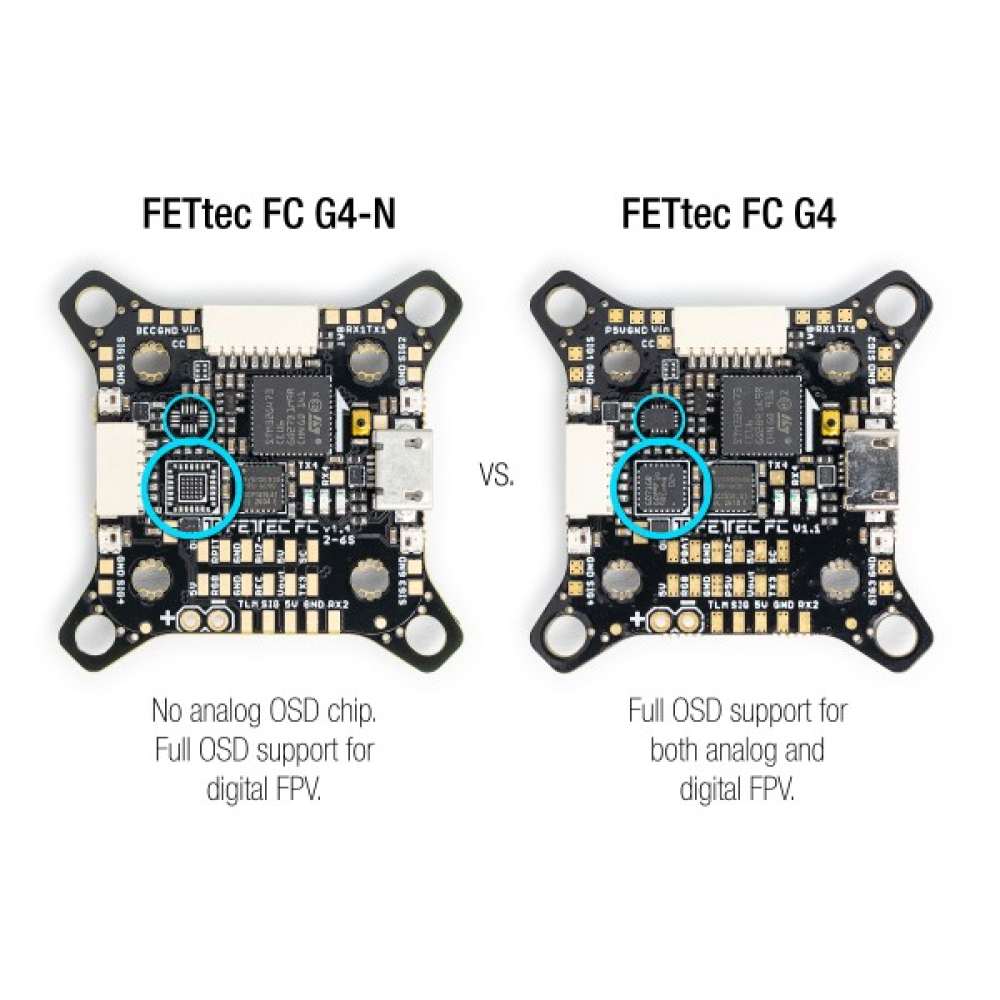

Что означает версия "N"?

Этот продукт не имеет встроенного аналогового экранного меню.

Использование цифровых экранных меню по-прежнему возможно, как обычно.

Существует также возможность подключения к плате FETtec OSD для использования аналоговых систем.

Функции:

Новейший процессор STM32G4

180 МГц + математический ускоритель

Гироскоп IIM-42652 SPI

Напряжение питания 6-27В (2S-6S Липо)

2 выделенных встроенных BEC (по 2 А каждый)

• 5V BEC для RX
• 5V/16V BEC для VTX (переключаемый и реальный Pit*)

Улучшенная защита ввода-вывода

Все входы/выходы микроконтроллера, например, в разъемах или контактных площадках, защищены от скачков напряжения или тока.

2x 8-контактный разъем для соединения ESC без пайки

• Разъем 1: сигнал ESC 1-4, телеметрия, VCC, GND
• Разъем 2: сигнал ESC 5-8 (в зависимости от типа БПЛА 1-4), телеметрия, VCC, GND

1x 8-контактный разъем для бесприпаянного видеопередатчика, кулачкового соединения и экранного меню или цифровых систем

Real Pit* VCC, GND, видеовход, видеовыход, BEC 5V/16V, VCS/TX3, RX3

2x 6-контактных разъема для серийных номеров

• RX1, TX1, 3,3 В, VCC, 5 В, земля
• RX3, VCS/TX3, светодиод RGB, VCC, 5 В, заземление

1x 4-контактный разъем для приемника

Сигнал, TLM, 5 В, Земля

5 серий UART

• UART1 свободен
• UART 2 используется для приемника
• UART 3 бесплатно
• UART 4 ​​бесплатно
• UART 5 используется для ESC/TLM/Onewire

4 площадки для пайки ESC (сигнал/земля) в каждом углу

Подушечки для зуммера

4 крошечных светодиода RGB (выбираемый цвет)

Поддерживаемые протоколы ESC

ШИМ, Oneshot125, Oneshot42, Dshot150/300/600/1200/2400, FETtec Onewire

Прошивка FETtec Alpha FC (прошиваемая прошивка KISS FC)

Тип разъема: JST-SH-1мм

*real Pit-Mode: дистанционно переключаемый контакт источника питания

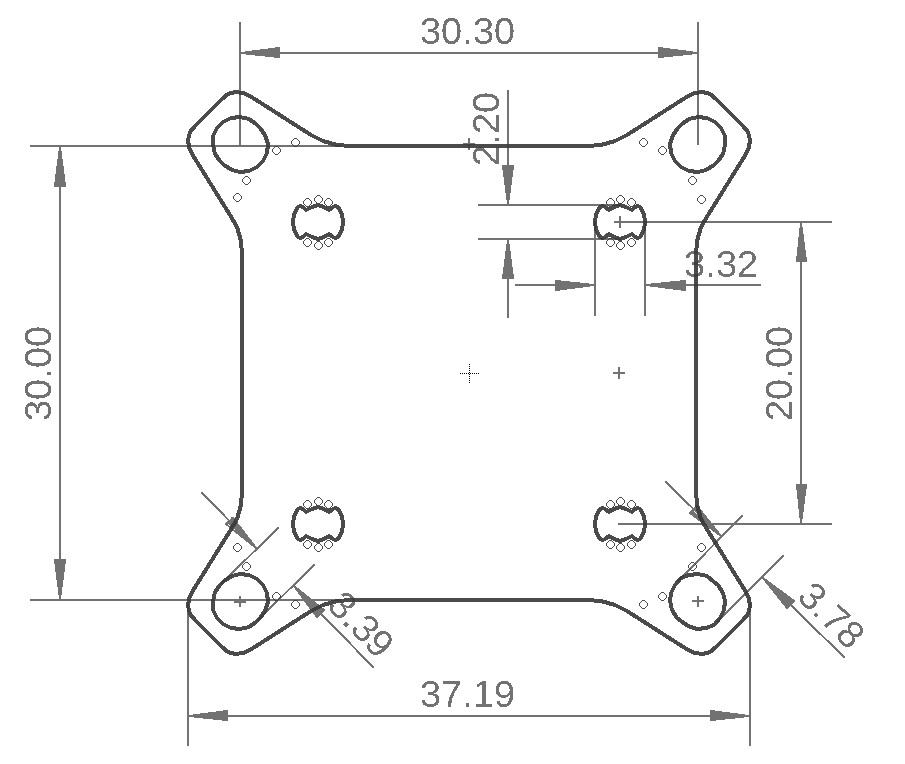

Максимальные внешние размеры: 37,2 x 37,2 мм, без внешних наконечников 30 x 30 мм.

Расположение монтажных отверстий:

• 20 x 20 мм с монтажным отверстием M2 (с возможностью расширения до M3)

• 30 x 30 мм с монтажным отверстием M3

Наконечники монтажных отверстий размером 30 x 30 мм можно снять, чтобы уменьшить общий размер FC.

Общая высота: 7,9 мм

Вес: 5,37 г

Прошивка:

Прошивка FETtec Alpha FC (прошиваемая прошивка KISS FC)

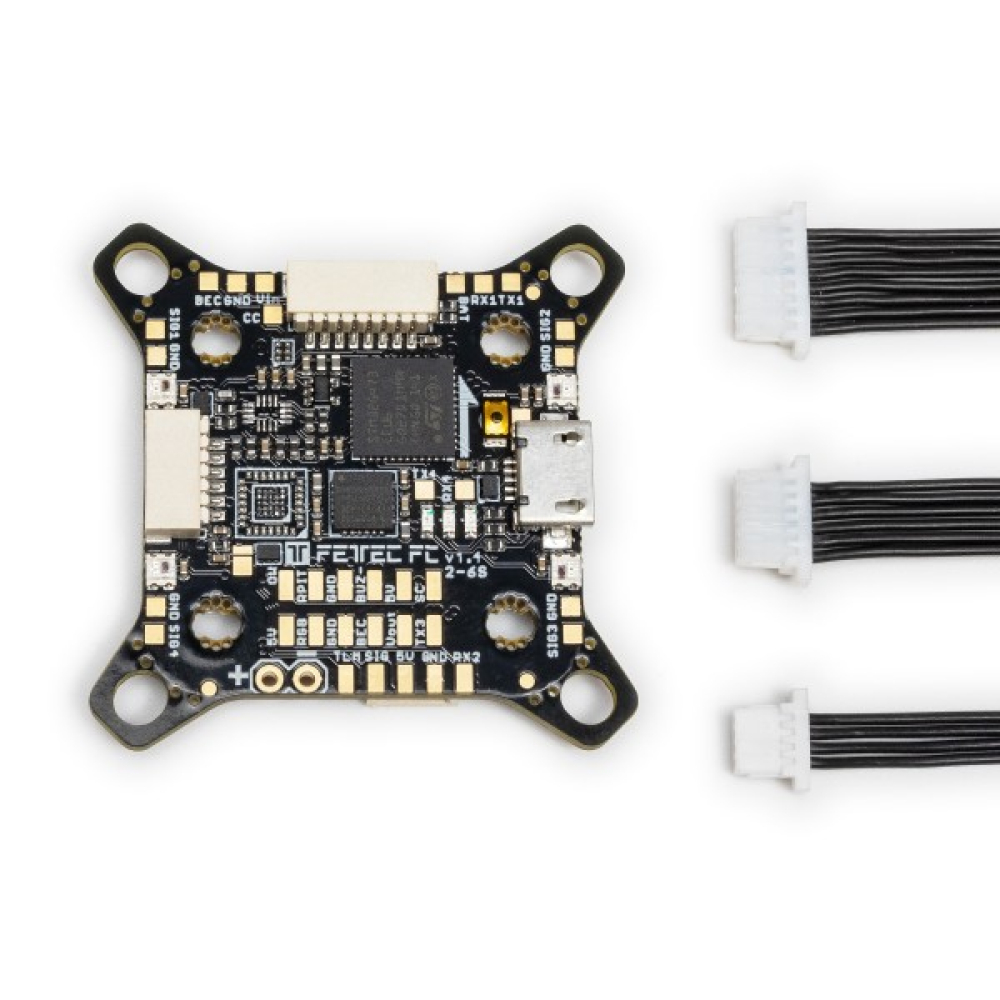

ОБЪЕМ ПОСТАВКИ

1x FETtec FC G4 N

1x 8-контактный кабель (открыт с одной стороны)

1x 6-контактный кабель (открыт с одной стороны)

1x 4-контактный калибр (открыт с одной стороны)
