EDUP PA081010S1 868–915MHz 10W — RF-усилитель

EDUP PA081010S1 — однонаправленный RF-усилитель передаваемого сигнала в диапазоне приблизительно 868–915 МГц. Максимальная заявленная выходная мощность составляет 10 Вт, или 40 дБм.

Усилитель может применяться в совместимых системах телеметрии, дистанционного управления, LoRa и других радиосистемах диапазона 900 МГц. Совместимость зависит не только от частоты, но и от типа модуляции, полосы сигнала, выходной мощности передатчика и характеристик антенного тракта.

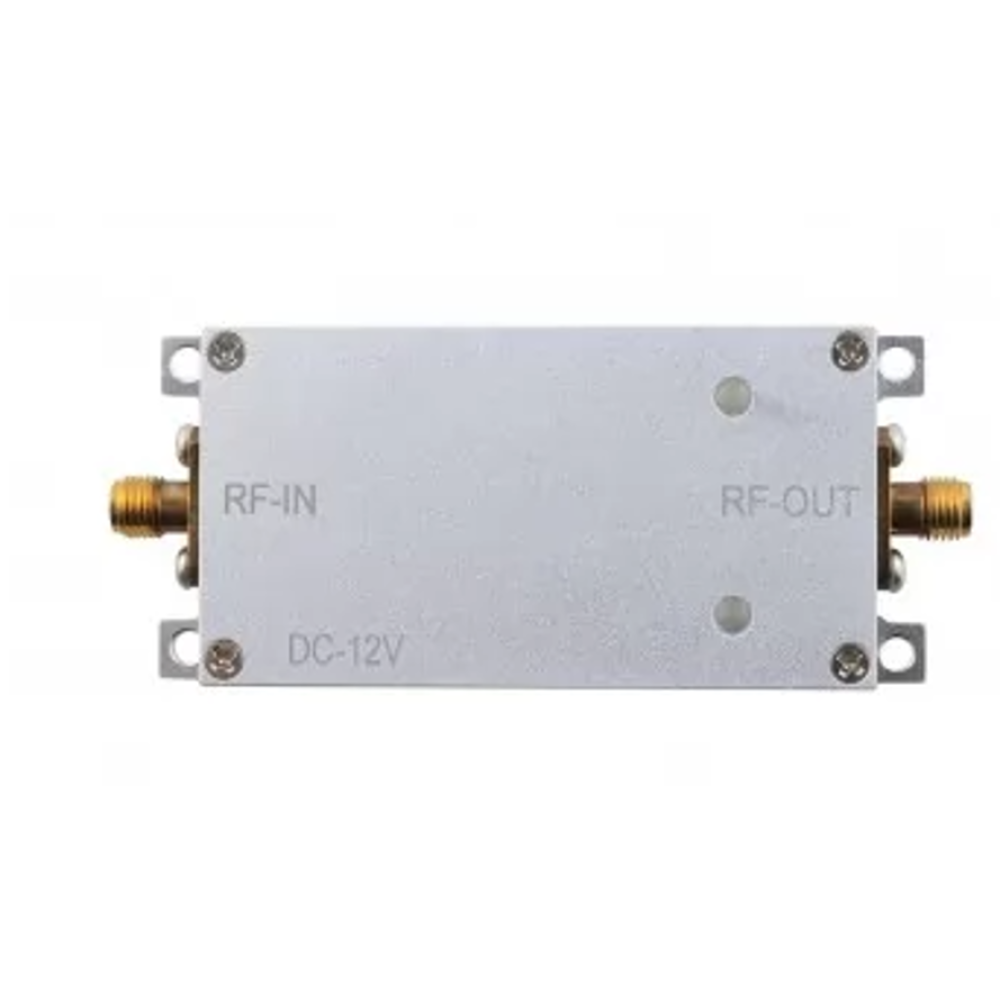

На корпусе предусмотрены отдельные разъёмы SMA female для входа RF-IN и выхода RF-OUT. Модуль питается от источника постоянного напряжения 12 В. Алюминиевый корпус выполняет защитную функцию и помогает отводить тепло.

Это однонаправленный усилитель TX. Он усиливает сигнал от передатчика к антенне, но не обеспечивает обратного усиления принимаемого сигнала.

Важно: перед подачей питания подключите к RF-OUT совместимую антенну или эквивалент нагрузки. Не включайте усилитель с неподключённым выходом. Соблюдайте правильное направление подключения: передатчик — к RF-IN, антенна — к RF-OUT.

Максимально допустимый уровень входного сигнала в доступных материалах не подтверждён. Перед подключением передатчика проверьте его выходную мощность и документацию поставщика. Чрезмерный входной уровень может повредить усилитель.

Используйте антенну, кабели и переходники, рассчитанные на диапазон 868–915 МГц и мощность не менее 10 Вт. Для продолжительной работы обеспечьте отвод тепла и циркуляцию воздуха. Также необходимо соблюдать действующие ограничения по частотам, мощности передатчика и суммарной EIRP.

Комплектация:

• RF-усилитель EDUP PA081010S1 — 1 шт.
